SORA-W

Der SORA-W wird nicht mehr hergestellt. Er wurde durch den SORA-WZ (Variante SORA-WZL) ersetzt.

Das könnte Sie auch interessieren

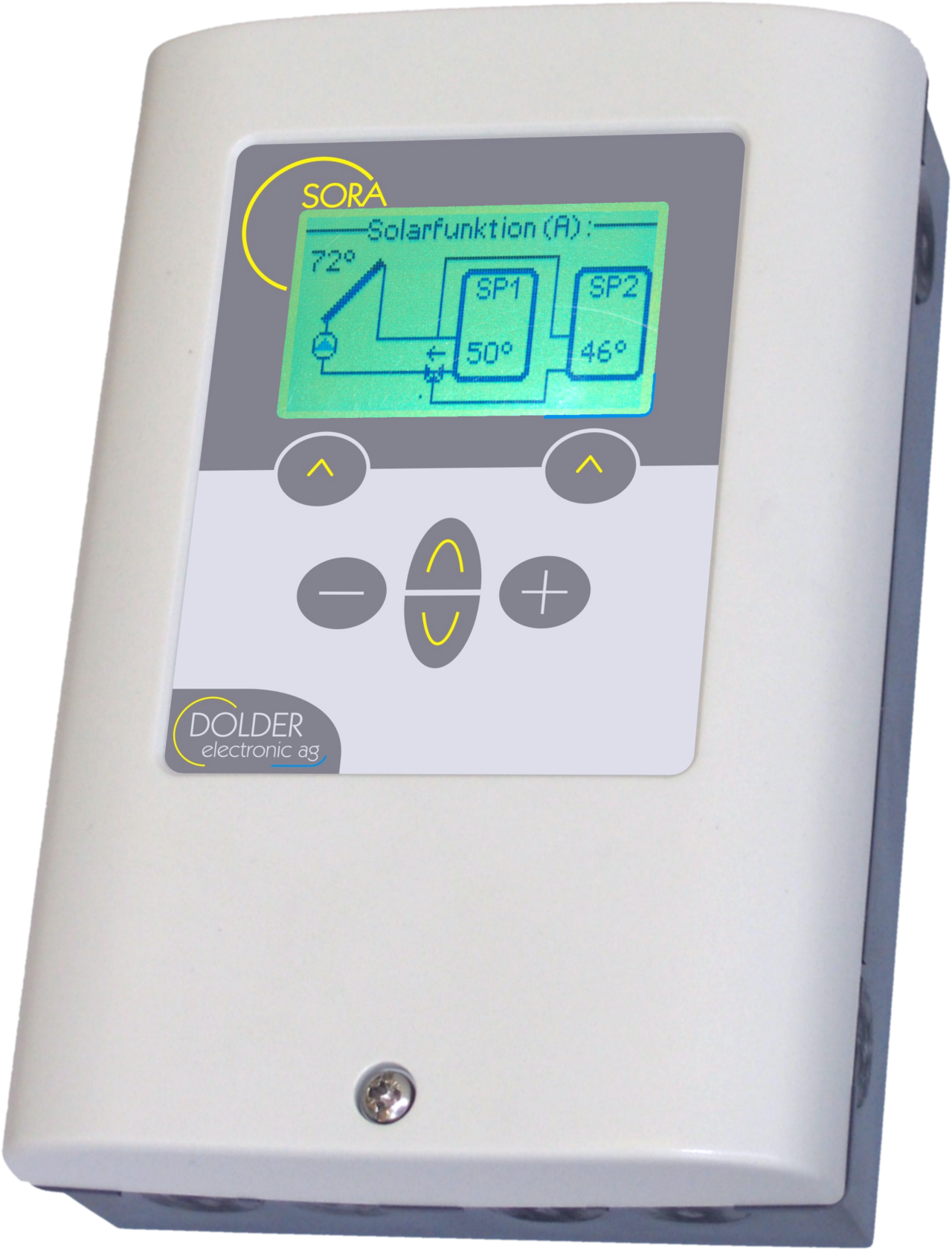

Das monochrome Grafik-Display dient zur übersichtlichen Bedienung der Steuerung. Ausserdem sind die konfigurierten Funktionen auf dem Display zusammen mit den dazugehörenden Temperaturmesswerten und den Zuständen der Ausgänge grafisch dargestellt. Damit können Rückschlüsse bezüglich Funktionalität der Anlage intuitiv nachvollzogen werden.

Es stehen diverse Funktionen zur Verfügung, welche mehrfach hinzugefügt werden können. Die Ein- und Ausgänge sind dabei frei konfigurierbar. Daraus entstehen neben den Standardschemas unzählige Kombinationsmöglichkeiten, welche der Steuerung universellen Charakter verleiht. Damit lassen sich Steuerungsaufgaben nach Kundenbedürfnissen zum Erfolg bringen.

Die SORA-W Steuerung erfüllt die Anforderung der Normen elektromagnetischer Verträglichkeit (EMV) für leitungsgebundene Störungen in der Haustechnik.

Der Regler verfügt über 6 analoge Eingänge, welche für eine präzise Temperaturmessung mit PT1000-Temperatursensoren geeignet sind. Ein Eingang davon ist alternativ nutzbar für die Messung von Durchfluss in l/h (für Wärme-Energiezähler).

  • Temperaturfühler: PT1000
  • Temperaturbereiche Sensoren
    • Speicherfühler: Typ PS: -30°C bis +110°C (auch geeignet für Anlegefühler)
    • Kollektorfühler: Typ PK: -30°C bis +250°C
  • Temperaturmessbereich Steuerung: -30°C bis +200°C
  • Typischer Temperaturmessfehler: ±0.5°C pro 10m Fühlerkabel (0.5mm2) zusätzlich +0.1°C

Der Regler ist ausgestattet mit 3 impulsfesten Relais, welche für die direkte Ansteuerung von Hocheffizienz-Umwälzpumpen oder auch Ventilen oder Schützen geeignet sind.

  • Schaltleistung der Relais: 230VAC, max 2A
  • Anzahl Schaltungen: 250'000 @2A
  • Gemeinsame Sicherung aller Ausgänge: 2AT

Optional kann der Regler mit einem zusätzlichen DC-Ausgang bestellt werden. Es stehen Varianten mit1x 0-10V oder 1x PWM Ausgang zur Verfügung.

Mit der konfgurierbarer PI-Regler-Funktion lassen sich damit drehzahlgesteuerte Umwälzpumpenoder auch Ventile mit 0-10V Eingang ansteuern.

Der Regler ist mit einem montierbaren Wandgehäuse mit einem kleinen Klemmenkasten versehen. Damit ist die Steuerung für eine dezentrale Anwendung ohne Schaltschrank geeignet. Bei Vollbelegung der Klemmen ist unter Umständen die Verteilung über zusätzliche Verteilerdosen notwendig.

  • Gehäuseabmessungen: 110 × 162 × 50 mm (B × H × T)
  • Anschlussart: Federzugklemmen, bis 1.5mm2
  • Gehäusematerial: ABS
  • Schutzart: IP20
  • Versorgungsspannung: 230VAC, 50 / 60 Hz, max. 2W
  • Umgebungstemperatur (Betrieb): 0 bis +50°C

Der Sora-W Universalregler ist ausgestattet mit Solarfunktionen für bis zu zwei Abnehmern und bis zu zwei unterschiedlich orientierten Kollektorfeldern. Die Verteilung der Solarenergie erfolgt entweder über Umschaltventile, Zweiweg-Ventile oder Pumpen-Logik. Funktionserweiterungen für jeweils einen zusätzlichen oberen Wärmetauscher pro Speicher sind für jedes Solarschema mit Erweiterungsfunktionen adaptierbar. Ausserdem besteht die Möglichkeit mit der Erweiterungsfunktion Kollektorkreislauf, Vakuumkollektoren mit notwendigem Sonneneinstrahlungssensor einzusetzen.

Drehzahlgesteuerte Pumpen mit PWM- oder 0-10V-Spannungseingang können mit den Optionen 0-10V oder PWM angeschlossen werden. Die Erweiterungsfunktion Regler 0-100% (PI-Regler) übernimmt die Ansteuerung der drehzahlgesteuerten Pumpe und sorgt für einen optimalen Durchfluss des Kollektors.

Solarschemas mit Schwimmbadfunktion dienen dazu überschüssige Energie nutzbringend zu verwenden. Einen 230VAC-Eingang, welcher die externe Aktivierung der Filterpumpe erkennt und das Laden des Schwimmbades freigibt, ist bereits vorhanden.

Die Funktion Speicherladung bietet die Möglichkeit, einen Speicher von einem beliebigen Wärmeerzeuger zu erwärmen. Dabei stehen geeignete Funktionen für die Ladung eines Puffers für die Heizkreise mit gleitender Schwelle und für die Warmwasseraufbereitung mit Zeitfenstern zur Verfügung.

Die Speicherladefunktion erfolgt entweder mit einem oder zwei Temperaturfühler. Bei grossen Speichern empfiehlt es sich, immer zwei Sensoren zu verwenden. Der obere Temperaturfühler bestimmt das Einschalten des Erzeugers und der untere Temperaturfühler das Ausschalten. Der Erzeuger wird in diesem Falle solange in Betrieb sein, bis der ganze Speicher geladen ist.

Um energetische Wärme von einer Quelle (Speicher, Wärmetauscher, usw.) zu einem Speicher zu übertragen, ist diese Funktion die richtige Wahl. Die Bedingung für den Wärmetransfer erfolgt über eine einstellbare Temperaturdifferenz für das Aktivieren oder Deaktivieren der Pumpe. Parameter wie: "MAX Speicher", "MIN Quelle" und "MAX Quelle" ergänzen die Funktion, um ein unzulässiges Laden, wegen zu niedrigen oder zu hohen Temperaturen, zu sperren.

Der Regler 0-100% steuert ein 3-Punkt-Mischventil (2 Relais- Ausgänge) an. Damit werden Temperaturdifferenzen oder auch Vorlauf- oder Rücklauftemperaturen mit definierbarem Sollwert geregelt.

Mit Option 1x 0-10V oder 1x PWM Ausgänge:

Der Regler 0-100% steuert zusätzlich stetige Mischventile mit 0-10V Eingang oder eine drehzahlgesteuerte Umwälzpumpemit 0-10V- oder PWM- Eingang an. Damit werden ebenfalls Temperaturdifferenzen oder fixe Temperaturen geregelt. Anwendung dafür sind Umwälzpumpen in thermischen Solaranlagen, um möglichst eine hohe Temperatur zu erzeugen oder deren Temperaturdifferenz stabil zu halten und Regler für Vorlauf- oder Rücklauf-Temperatursteuerungen.

Der Energiezähler erfasst die Wärmeenergie, welche zum Beispiel von Erzeugern wie thermischen Solaranlagen, Gasheizungen, Wärmepumpen usw. produziert wird. Nebst der Erzeugung kann auch mit weiteren unabhängigen Energiezähler-Funktionsmodulen der Verbrauch von Heizkreisen und Warmwasser gemessen werden.

Im Sora-WX Regler sind zwei Wärme-Energiezähler mit Volumenmessteil nutzbar.

Mit Hilfe der Holzheizungsfunktion lässt sich ein Wärme-Speicher über eine Holzheizung, beispielsweise einen Zentral-Heizungsherd, laden. Der Regler überprüft die Temperaturdifferenz und die absolute Temperatur der Holzheizung. Einerseits wird die Pumpe nur eingeschaltet, wenn die Temperaturdifferenz zwischen Holzheizung und Speicher positiv ist, die Holzheizung also Energie liefern kann. Andererseits muss auch die absolute Temperatur der Holzheizung berücksichtigt werden, um sicherzustellen, dass während des Speicherladevorgangs die Temperatur der Holzheizung einen einstellbaren Wert nicht unterschreitet (Temperaturhochhaltung). Bei geringen Temperaturen sind Holzheizungen ineffizient und der Schadstoffausstoss steigt deutlich an.
