Mehrkanal-Datenlogger
Der eNet1 verfügt über einen integrierten Mehrkanal-Datenlogger. Dieser ist ideal, um z.B. Temperaturen, Feuchtigkeitswerte oder andere Sensordaten aufzuzeichnen. Dabei werden in einem einstellbaren Intervall (min. 1s) alle Ein- und Ausgänge sowie reglerinterne Signale mit einem Datums und Uhrzeitstempel aufgezeichnet. D.h. es werden 8 analoge Eingänge, 4 analoge Ausgangszustände, 64 analoge Signale (z.B. Daten, welche per Modbus/TCP-Client von Erweiterungsmodulen erfasst werden), 4 digitale Logik- oder Zähler-Eingänge, 6 digitale Signale von den Benutzer-Tasten des eNet1, 64 digitale Signale (z.B. von Modbus/TCP-Erweiterungsmodulen) und 6 digitale Ausgangszustände gelogged.
Datenzugriff

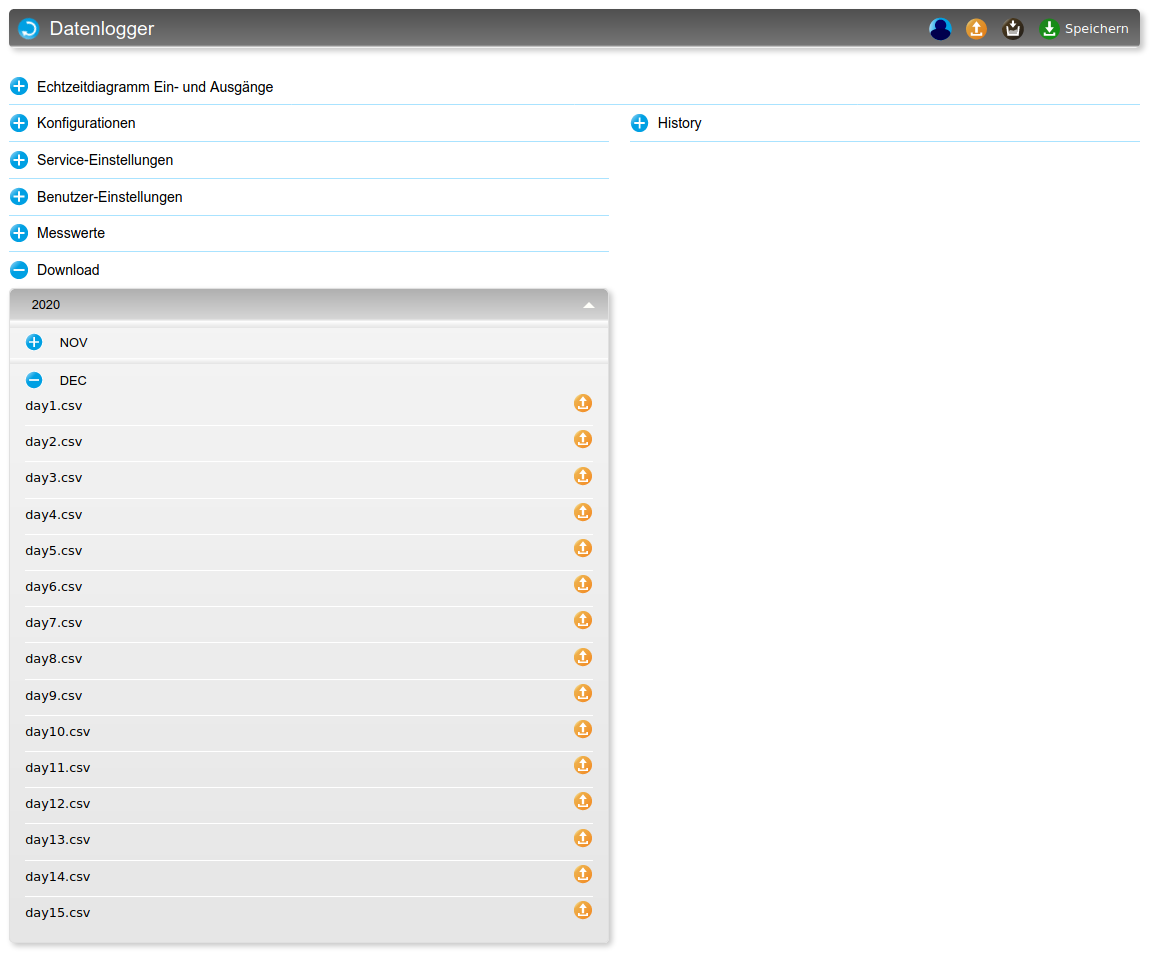

Die Aufzeichnung erfolgt auf einem an der USB-Hostschnittstelle eingesteckten USB-Massenspeicher (USB-Stick) in Form von Textdateien mit Komma-getrennten Werten (Comma Separated Values, kurz CSV). Für jeden Tag wird eine neue Datei im CSV-Format erstellt. Die Log-Dateien können vom USB-Stick am PC ausgelesen werden oder während des Betriebs des Datenloggers über einen Webbrowser vom integrierten Webserver des eNet1 heruntergeladen werden.
Datenanalyse und -auswertung

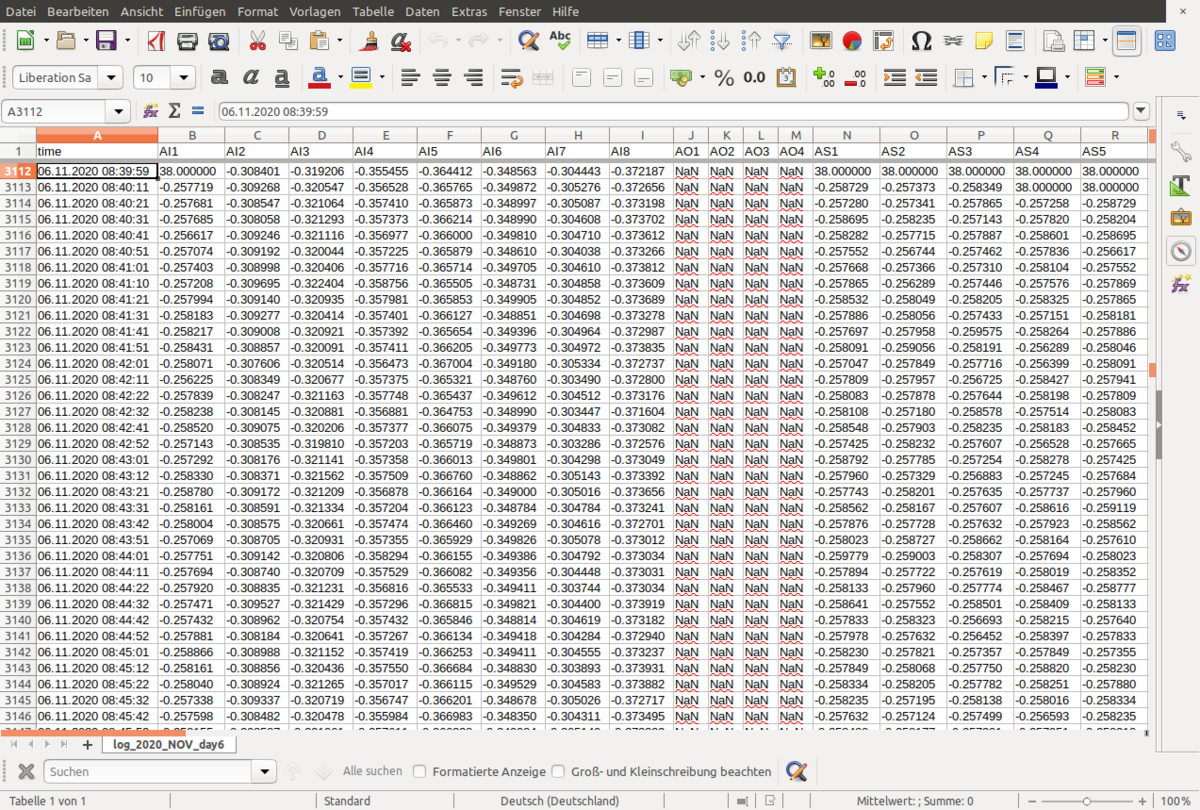

Die Auswertung der Daten erfolgt z.B. mit Hilfe einer Tabellenkalkulations-Software wie LibreOffice® Calc oder Microsoft Excel®. Mit Funktionen wie der bedingten Formatierung und Diagrammen lassen sich die Daten flexibel aufbereiten und auswerten. Zudem kann für die Detailanalyse jederzeit auf die Rohdaten zugegriffen werden.
Melde-Ausgänge
Die digitalen Ausgänge des eNet1 (potentialfreie Relaiskontakte) lassen sich mit Hilfe des Funktionsmodul Meldung als Melde- oder Störungsausgänge konfigurieren. So kann beispielsweise über eine Störmeldeleuchte oder die Reglerwebseite die Aufmerksamkeit des Anlagenbetreibers gefordert werden. Gleichzeit wird der Ausgangszustand im Datenlogger mit aufgezeichnet, sodass dort bereits ein Marker vorhanden ist, zu welcher Zeit ein Problem aufgetreten ist. Die Analyse wird so deutlich vereinfacht. Eine "bedingte Formatierung" in der Spalte des Meldeausgangs kann dann den Marker (Ausgangswert = 1) farblich hervorheben, sodass er schnell und zuverlässig gefunden wird.
