Besuch auf der Test Unit der HyWin GmbH

| eNet1

Bei einem Besuch auf der Test Unit der HyWin GmbH durften wir uns deren Facadenelement in Aktion anschauen - geregelt mit einem eNet1 von Dolder Electronic AG. Die innovative Technik der HyWin-Facade erlaubt das Heizen und Kühlen des Raumes in Hochhäusern und liefert viel Überschuss-Wärme, welche z.B. in Fernwärmeleitungen an weitere Haushalte weitergegeben werden kann.

Mit Hilfe umfangreicher Modelle der Facade, detailreicher Datenerfassung und einer speziell auf die Anlage ausgelegten Regelung wird der Raum der Test Unit auf eine konstante Soll-Raumtemperatur ausgeregelt.

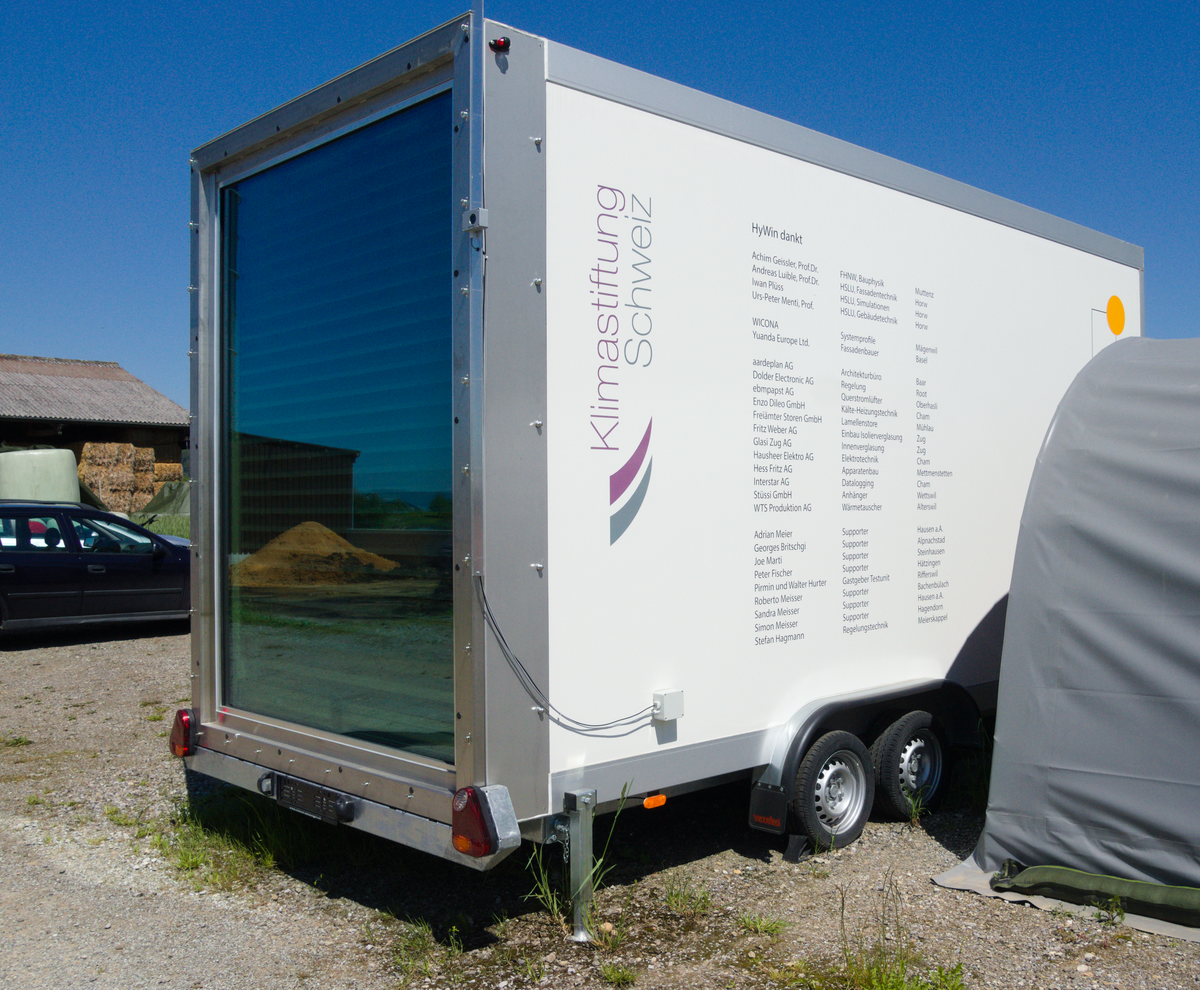

Test Unit der HyWin GmbH
Am Bau der Test Unit der HyWin GmbH waren viele Firmen beteiligt - auch die Dolder Electronik AG.

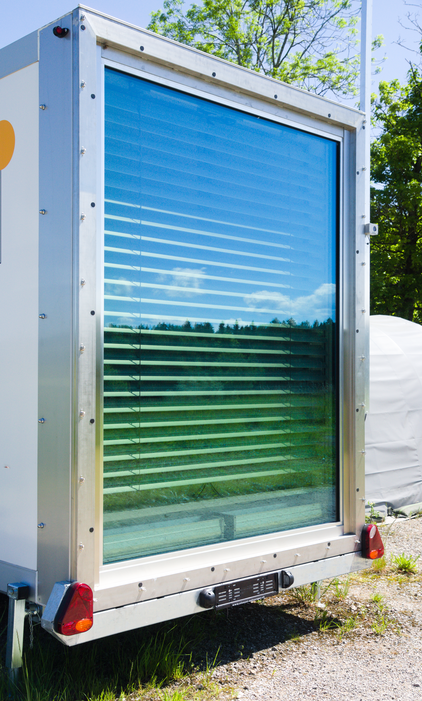

HyWin Facaden-Element von aussen
Die Beschattung der Facade erfolgt mit den integrierten Sonnenstoren. Die gewonnene Wärme wird über einen Wärmetauscher abgeführt und kann z.B. über eine Fernwärme an weitere Verbraucher verteilt werden.

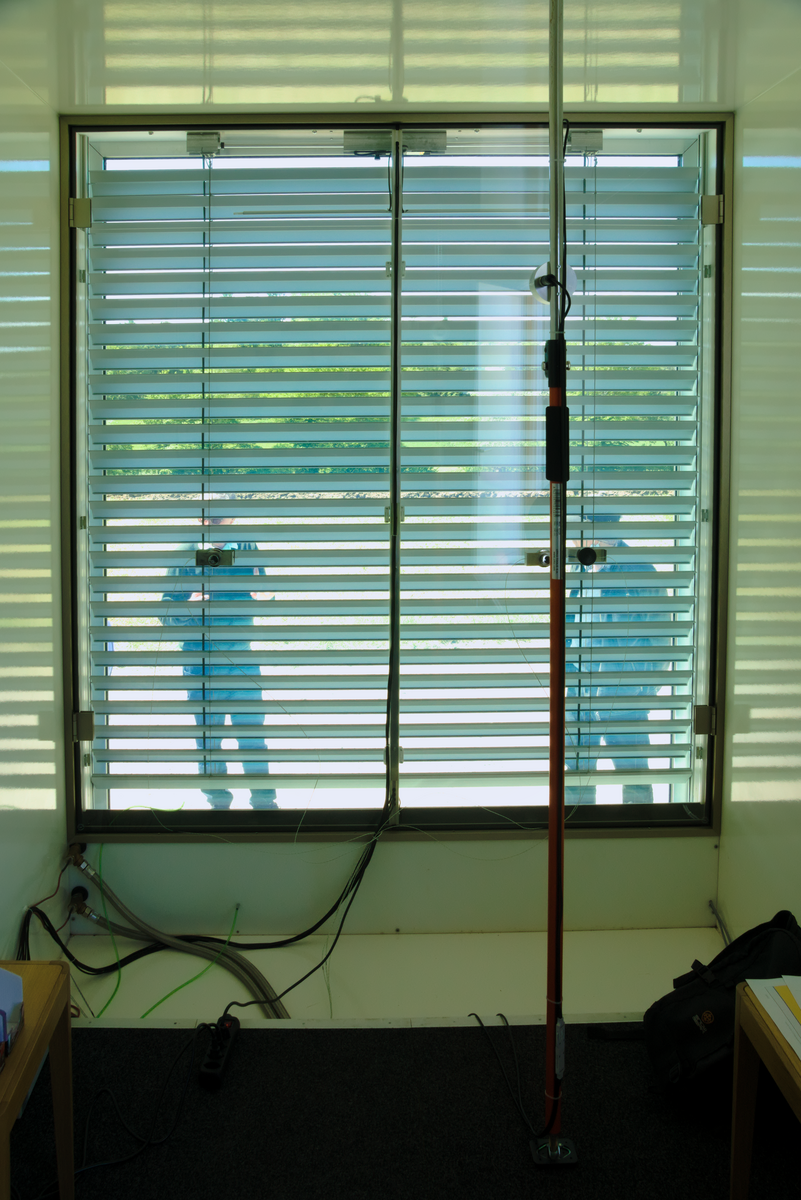

HyWin-Facade von innen
Die Facadeneinheit ist kompakt und die Komponenten sind gut zugänglich. In der Test Unit der HyWin GmbH sind die Sensoren für die Entwicklung und Modellbildung sichtbar.

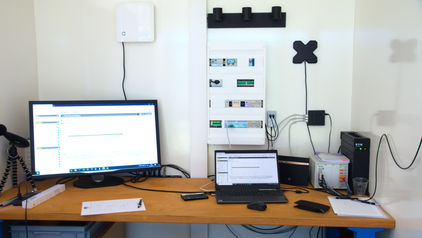

Leitstand der HyWin Test Unit
Im Leitstand befinden sich die Datenaufzeichnungsgeräte, die Regler sowie der Leitrechner zur Steuerung und Überwachung der Test Unit.

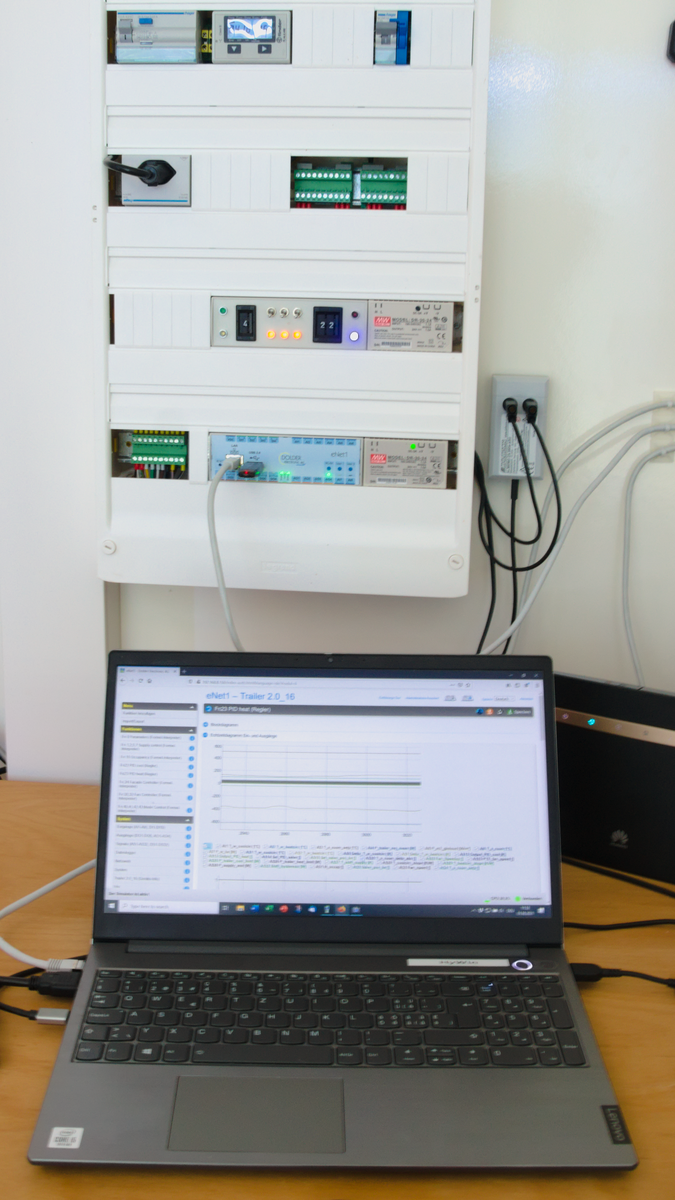

Elektro-Tableau und Leitrechner der HyWin-Test-Unit
Die Elektrik der HyWin Test Unit beinhaltet u.a. einen Universalregler eNet1. Der Leitrechner im Vordergrund zeigt die Regler-Webseite des eNet1 mit Echtzeitgrafiken.

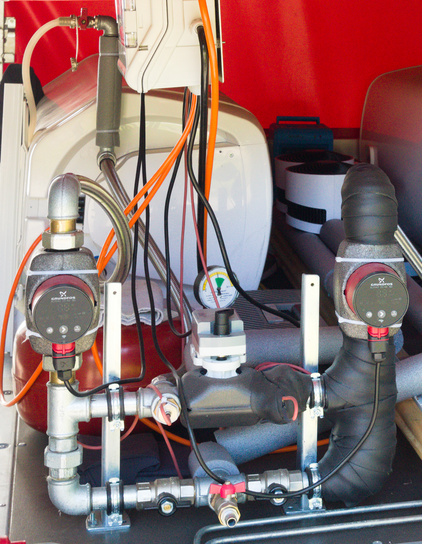

Pumpengruppe der HyWin Test Unit
Die Pumpengruppe der HyWin Test Unit befindet sich auf dem Technikanhänger und beinhaltet eine Heisswasserpumpe für den Heizbetrieb und eine Kaltwasserpumpe für den Kühlbetrieb. Ein Mischventil sorgt für die passende Vorlauftemperatur zum Wärmetauscher des Facadenelements.

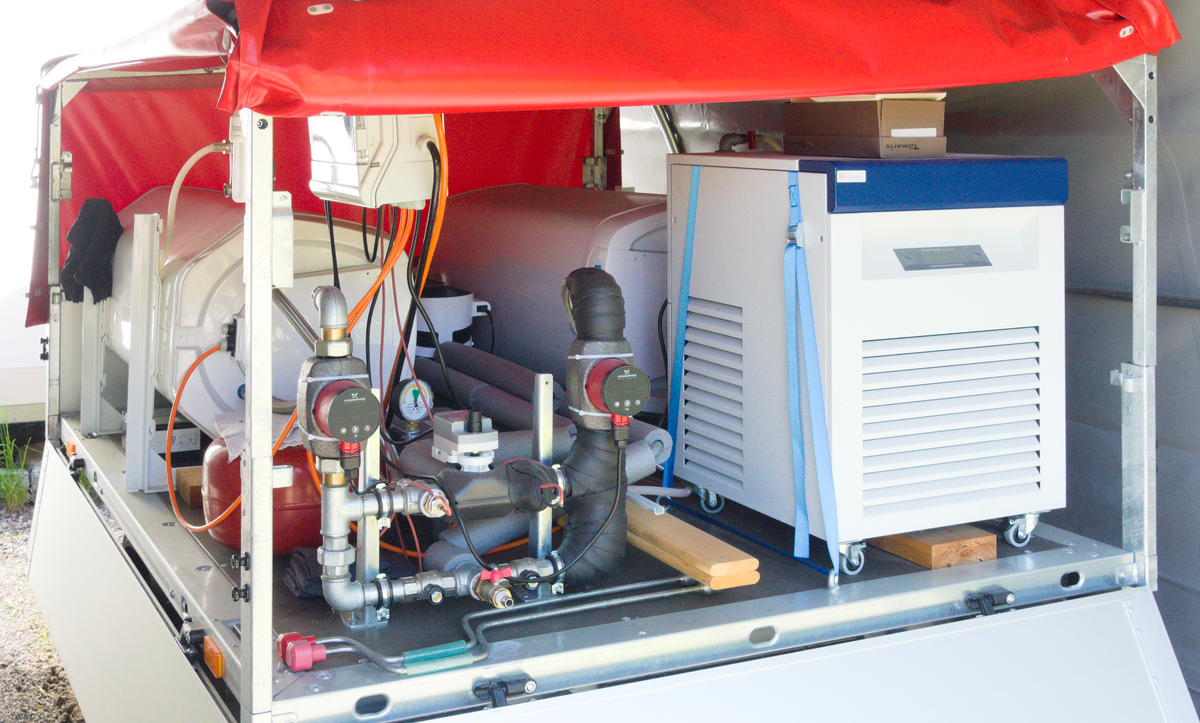

Technik-Anhänger der HyWin Test Unit
Der Technikanhänger der HyWin Test Unit enthält neben der Pumpengruppe mit Mischer auch die Wärme- und Kältespeicher sowie eine Kältemaschine für die Ladung des Kältespeichers.
